鼓式制动器、摩托车刹车圈、Drum brake、轮毂刹车圈专业生产厂家无锡九环2022年4月6日讯 通过改变刹车片钢背形状方法来研究汽车制动噪声，主要分为2阶段：1)通过建立实体和运动学模型进行分析和仿真研究；2)采用声振实验进行验证.在声振实验过程中，采取激光测振仪以及LMS冲击锤2个实验，同仿真分析结果交叉对比以证明仿真分析的准确性；采用3层结构的刹车片，相比传统的2层结构刹车片，该刹车片在不改变制动强度、保证安全系数的基础上具有更好的阻尼特性，有效地抑制噪声的发生.根据制动器噪声台架试验的结果，确定了刹车片固有频率对制动器噪声的贡献，并在此基础上，设计了不同结构形状的钢背刹车片来改变刹车片固有频率，利用ANSYS进行模态分析并制作样品进行噪声实验.仿真和实验结果表明，新设计的钢背刹车片能有效地减小汽车制动噪声的产生.
引言
随着汽车的普及，人们对汽车舒适性的要求越来越高，汽车NVH性能愈来愈被重视.到目前为止，对主要噪声源如发动机振动产生的噪声，已部分得到有效解决，而对于次要噪声源如制动器制动尖叫问题也逐渐成为汽车制造业的关注热点.特别是现在大半部分乘用车都已基本采用前后盘式制动器制动系统，因此盘式制动器制动噪声问题更加突出.对于此类噪声，随着众多学者的研究深入，制动尖叫产生的原因不断得到揭示，也取得了较多研究成果.近年来越来越多的学者纷纷将研究方向转移到研究结构对制动噪声的影响上，从具体制动系统子结构的变化来研究子结构对制动噪声的影响，研究结论证明，不同结构的制动系部件结构变化对于制动噪声存在不同程度影响.本文将以具体的刹车片钢背结构为例，探讨结构形状改变对噪声产生的影响.结果表明，对刹车片钢背的结构和形状进行优化设计能够大大降低噪声的产生.
1 刹车片在汽车盘式制动器中的作用
盘式制动器分为定钳式和浮钳式盘式制动器.以浮钳式为例(见图1)，当驾驶员踩下制动踏板时，液压油进入活塞缸，推动活塞4，此时固定在活塞上的内摩擦片5在活塞的推动下开始接触并压紧制动盘，与此同时，制动钳体也同时在活塞缸反作用力下沿着导向销向相反方向运动，因此固定在钳体上的另一块刹车片(外片)7也接触并压紧制动盘，此时汽车将处于制动状态，在摩擦力的作用下，迫使制动盘停止旋转.在此过程中刹车片与制动盘接触面积较大，故产生制动力也越大，车辆能够迅速制动，但刹车片尺寸越大，所带来的制动噪声也较为严重.
2 制动盘刹车片6自由度运动学模型
图2为制动盘制动片6自由度运动学模型，其中MD表示制动盘，具有x，y 2个方向自由度，MB表示刹车片钢背，MU表示制动衬块底料部分，MM表示制动衬块混料部分，这里将制动衬块分为2部分是由于刹车片在制造过程中将底料、混合料以及制动钢背压制而成，而底料成分较混料成分具有很强的阻尼特性，因此在建立模型和仿真时应该区别对待.μ表示摩擦系数，P表示作用于刹车片上的活塞力，N为作用于制动盘上正向力.

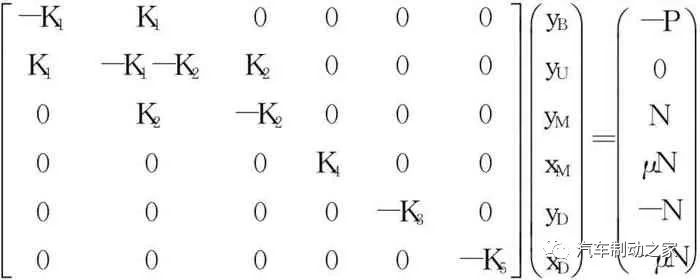

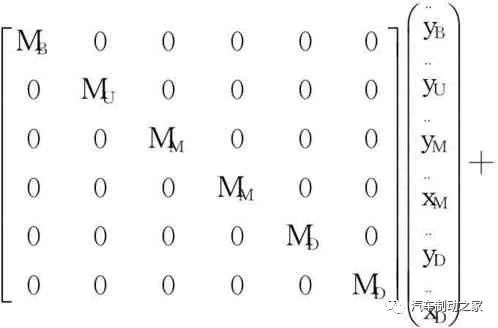

.由于在初始时刻系统稳定，无振动产生，因此可有初始运动方程，同时在制动过程中刹车片与制动盘不分离，得到约束条件yD=yM，
.

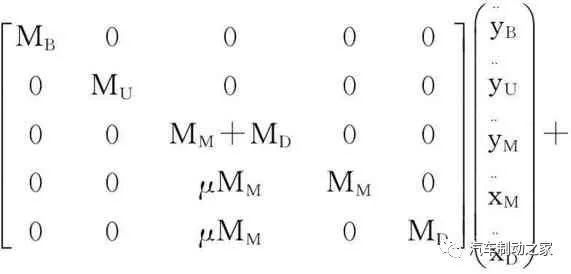

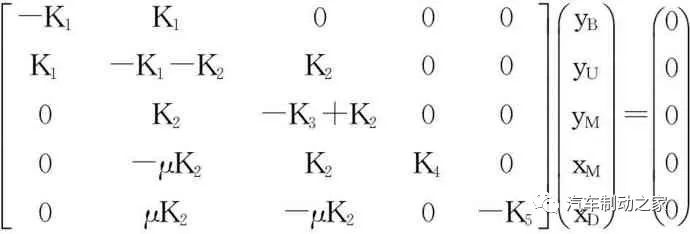

.对最后方程分析可知，由于引入了摩擦力的作用，该系统运动方程的质量矩阵项与刚度矩阵项都为非对称矩阵.可以通过模态分析得到该系统的特征值，特征值虚部代表模态频率，实部代表模态失稳的倾向；同时也可分析出摩擦系数μ的改变以及刹车片底料属性和形状将影响刚度矩阵K，从而改变系统特征值和制动器噪声表现.由理论分析，钢背结构的改变将影响系统刚度，从而影响刹车片制动噪声，但具体的影响及如何影响还需进一步研究.
3 刹车片模型建立及分析

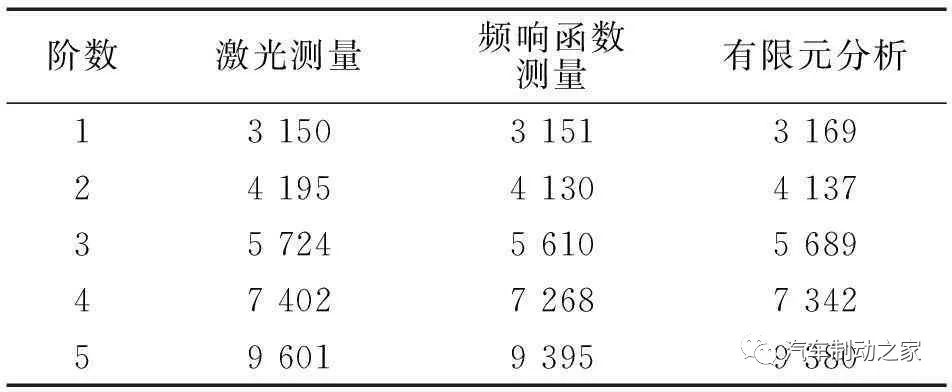

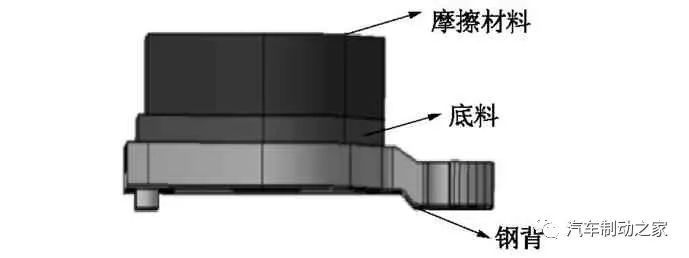

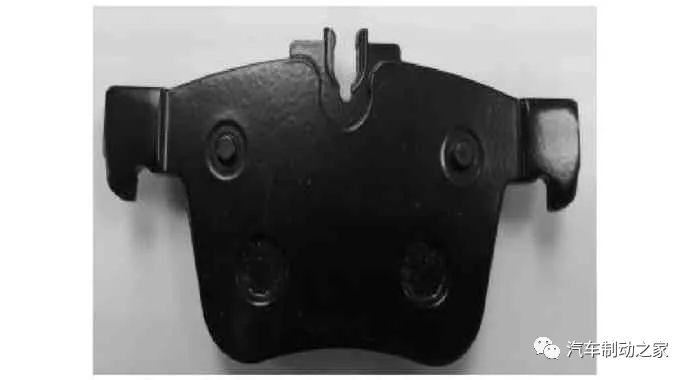

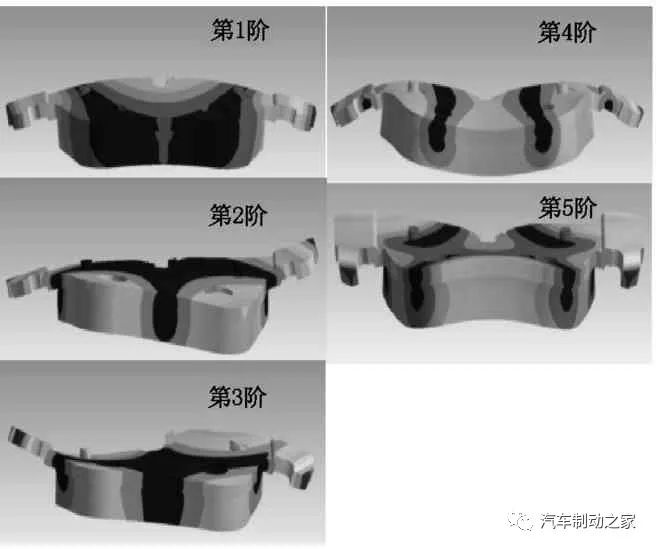

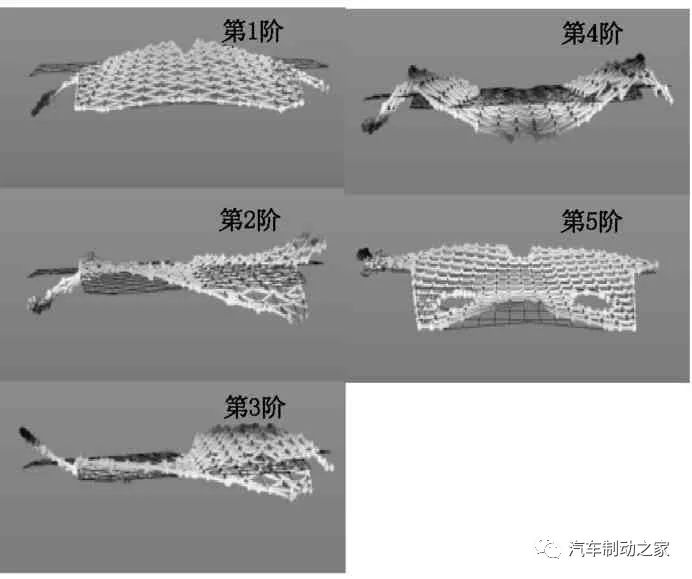

本次研究以采用某车型的刹车片为研究对象.首先在Catia中绘制实体模型，并将刹车片实体模型(见图3)导入到ANSYS中进行几何处理后进行模态分析.刹车片实体结构较为简单，其形状较为规则，因此在划分单元格时划分为6面体网格.刹车片主要由3个部分组成：钢背、底料、摩擦材料(见图4).在众多研究中，许多学者把制动衬块视作一个整体，在进行仿真分析过程中仅将材料特性简单分为钢背和摩擦材料2部分.事实上，底料较摩擦材料具有更多的阻尼特性，其成分的80%为钢纤维和树脂纤维，因此在设定约束时应区别对待，其各个组成的材料属性见表1.ANSYS Workbench模块中根据材料不同属性进行设定后对刹车片实体做模态分析，从仿真结果中选取发生弯曲及扭转较为典型、且固有频率在10 000 Hz以内的5个模态振型(见图5)，其相应的固有频率值见表2.同时为了验证虚拟仿真分析准确性，本文还利用激光、F.R.F锤击频率测试仪等实验手段进行交叉对比试验.激光测振仪利用光学干涉原理，能够测量实验物体微小形变，且刹车片较为简单，因此能直观再现物体在自由振动过程中的振动过程.冲击锤实验则是通过在刹车片一点处敲击，测得设定点处的振动之后通过分析仪进行频率响应函数计算得出刹车片实体的固有频率.刹车片通过激光测量仪测得结果如图6所示，其测得固有频率如表2所示，经过对比交叉分析，仿真分析与实验结果误差在2%以内，且振型较仿真分析相比较几乎一致，因此ANSYS可以作为有效模拟分析手段来研究刹车片振动而引起的噪声问题.汽车盘式制动器作为一个整体由多个部分组成，且各部分对于制动噪声的贡献是存在差异的.因此，为了具体研究刹车片对于制动噪声的贡献，需模拟再现车辆在行驶工况中的噪声表现，并根据模型制作实体(见图7)并进行制动噪声测试.本次实验的台架为LINK3900型噪声惯性测试台.LINK3900型噪声测试台架具有双层舱体结构，能够模拟车辆在路面行驶过程中的行驶噪声环境，因此得出实验结果与真实行驶过程噪声分布接近.本次实验麦克风拾取超过为70 dB噪声点，实验制动盘采用美联制动盘，卡钳使用Conti制动卡钳.制动盘噪声采用的实验标准为美国工程学会制动器NVH实验标准，即SAE J2521实验标准，麦克风放置在制动系统水平方向出处10 cm，垂直距离50 cm(见图8).噪声台架测试实验结果如图9所示，对实验结果进行分析，噪声点主要集中分布在4 KHz，7 KHz，12.5 KHz频率附近.将实验结果与之前刹车片的固有频率结果相比较，发现刹车片的固有频率在第2、4阶分别为4 KHz和7 KHz，这说明在此2个频率下刹车片与其他部件模态耦合，发生共振，从而导致噪声的发生.因此，为了降低整个制动系统的噪声，本文着重从改变钢背形状方面进一步分析刹车片对车辆制动噪声的影响.
4 钢背结构改变研究

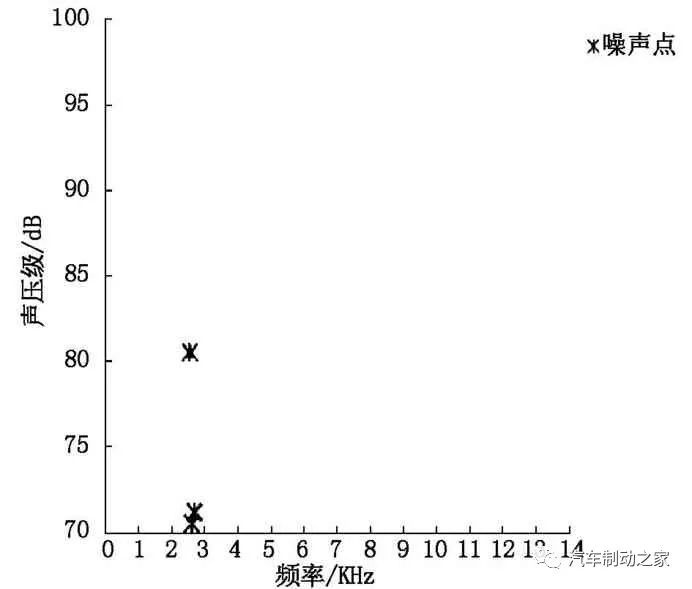

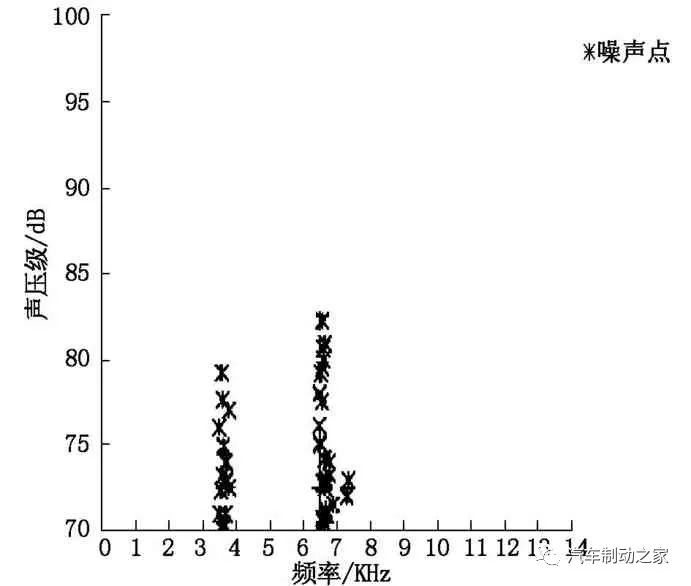

改变钢背结构，目的在于改变刹车片实体的固有频率.根据结构动态设计理论，增加或减小系统的质量，改变其结构的形状，会导致系统刚度和阻尼的变化，从而会增加或减小系统的固有频率.一般来说，为了避免部件与其他部件发生共振现象，通常采用增加关键频率和减少关键频率2种方法，根据钢背加工难度以及刹车片制造工艺，本文设计出5种不同开槽方式进行定量分析，以便比较研究结构尺寸的改变对刹车片固有频率及振型影响，从而进一步影响制动噪声.钢背有效总面积为4 615 mm2，横槽设计尺寸为长60 mm，宽5 mm，分别在钢背设计1条横槽、2条横槽、3条横槽，开槽面积占钢背总表面积比例为6.5%、13.0%、19.5%.竖槽设计尺寸为长45 mm，宽5 mm，分别在钢背上设计4条、6条，开槽面积占钢背总表面积比例为19.5%、29.3%.从理论上分析，开槽尺寸越大，刹车片固有频率改变越明显，但过大的开槽尺寸将导致系统刚度急剧降低，同时在刹车片压制工艺中容易出现问题，因此开槽面积占钢背总表面积的比例应控制在15%～30%以内.设计有3条横槽钢背的刹车片较其余2试样固有频率改变较为明显，关键频率4 KHz与7 KHz得到改善，因此选取试样3进一步实验分析，而具有6条竖槽结构的刹车片频率改变幅度较大，易与高频制动盘模态耦合，且开槽尺寸面积过大，系统刚度低，因此选取试样4进一步实验研究.这里为了与未改动之前做对比分析，故将改动后模型制作实体后进行锤击(F.R.F)实验.对应的ANSYS分析和频响结果如表4所示.通过与未改动前刹车片固有频率对比分析，试样3，4频率变化分别为Δ1=112 Hz，124 Hz；Δ2=-328 Hz，-430 Hz.将这2种改动后的刹车片钢背制作样本(见图10)分别进行噪声实验，实验采用的制动盘、卡钳、实验标准和程序等均不改变，实验获得结果如图11～图12所示.从实验结果来看，钢背开有3条横槽的刹车片能够有效降低汽车制动噪声的发生，刹车片与其他部件在制动过程中未发生耦合，此时噪声的发生由外界因素，如温度、湿度或者DTV的变化而产生.而相对另一种钢背改动的刹车片则仍在4 KHz，7 KHz附近噪声点较为集中，这说明该结构未能避免与其他部件发生耦合.因此，不同钢背形状对于汽车制动噪声的产生存在不同程度影响.
5 结论
对刹车片的仿真分析和试验研究结果表明：刹车片钢背结构的改变会较大地影响制动器噪声的产生.通过本文所提出的方法，改变和优化刹车片钢背结构，增加和降低关键频率，可有效减小尖叫的发生.本文对钢背进行改动在实际应用中还需作进一步改进，因为从刹车片的总体强度来说，改动之后的刹车片钢背强度降低，在实际使用中可能带来某些风险，但从本文所提出方法的有效性来看，该方法为制动系统设计提供了一个可靠的理论基础.当然，对于如何根据仿真分析和实验结果准确确定开槽尺寸和开槽位置，还需进一步进行研究.除了改变钢背结构以外，在钢背表面贴上一层阻尼材料等手段也能解决部分噪声问题.
作者：潘公宇1，姜中望1，王宪锰1，李 东1，孙 磊2
1.江苏大学汽车与交通工程学院
2.埃梯梯精密制造(无锡)有限公司
