鼓式制动器的形式结构型式分析
摩托车刹车圈、鼓式制动器、轮毂刹车圈专业生产厂家无锡九环2019年11月22日讯 鼓式制动器由制动鼓、制动蹄、传力杠杆和驱动装置构成。制动鼓在最外面,随车轮转动。摩擦片固定在制动鼓上,安装在制动底板上。开始刹车时,制动鼓在外力的作用下向外张开,摩擦片和制动鼓接触、摩擦,将汽车的动能转化为热能散发到空气中,使汽车发生减速。在不工作的时候,摩擦片和制动鼓要避免接触。
制动蹄有不同的张开装置:液压轮缸式、凸轮式、楔块式,还可用气动或电动方式作为制动蹄驱动装置。
鼓式制动器较其他制动器占的空间较小,制动效果好,刹车系统使用的油压不用太高,制造成本低廉,而且技术成熟,所以至今还在各种车上使用。但是鼓式制动器也有散热困难,比较容易产生热失效,构造复杂零件多,刹车间隙须做
调整,使得维修不易等缺点。
鼓式制动器按其结构和工作特点不同可分为领从蹄式、双领蹄式、双向双领从蹄式、双从蹄式、单向增力式和双向增力式,如图1.1所示。

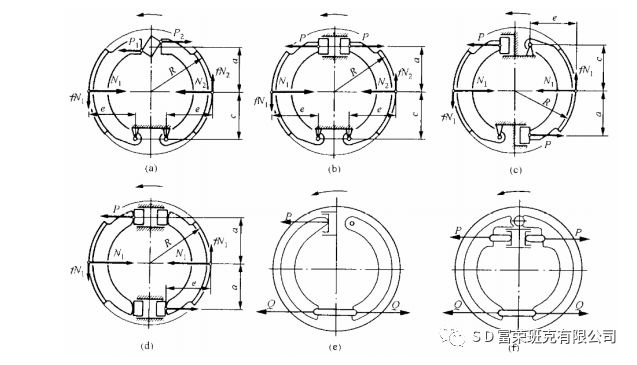

图1.1鼓式制动器示意图
(a)领从蹄式(用凸轮张开);(b)领从蹄式(用制动轮缸张开);(c)双领蹄式(非双向,平衡式);(d)双向双领蹄式;(e)单向增力式;(f)双向増力式
